连续缠绕玻璃钢管JC/T3538—2019新标准已于2020年1月1日实施
2020-03-25 19:17       来源:《中国给水排水》       作者: 高雁       分享:

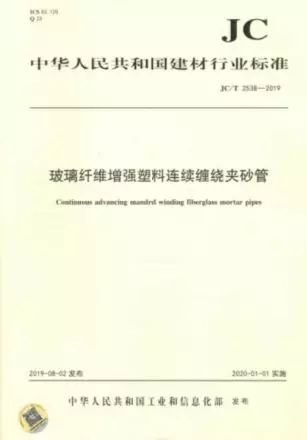

《玻璃纤维增强塑料连续缠绕夹砂管》(JC/T 2538—2019)建材行业标准已于2020年1月1日开始实施。该标准在《玻璃纤维增强塑料夹砂管》(GB/T 21238—2016)的基础上从原材料性能、力学性能指标、挠曲性指标方面提升了连续缠绕玻璃钢管道的技术指标,是对 GB/T 21238—2016的必要补充和完善,可为建设单位、施工单位、生产单位提供统一的评价标准,使工程建设项目有规可依。



与第一代定长缠绕玻璃钢管相比,第三代《玻璃纤维增强塑料连续缠绕夹砂管》(JC/T 2538—2019)标准编制时引用了ISO国际标准化组织的标准。国内连续缠绕玻璃钢管与欧美发达国家在输水工程中已大量安装的连续缠绕玻璃钢管道要求一致。

1、增加了ISO 7432:2002 《玻璃纤维增强热固性塑料管和管件 证实带弹性体密封件的锁紧承插接头包括双承接头设计的试验方法》;

2、引用了最新版的ISO 8639:2016 《玻璃纤维增强热固性塑料管和管件 柔性接头密封性和结构设计验证的试验方法》;

3、引用了最新版的ISO 10928:2016《塑料管系统 玻璃纤维增强热固性塑料管和管件 回归分析方法及其应用》。



新标准适用于公称直径200~4000mm、压力等级0.1~3.2MPa、环刚度等级1250~10000N/m2给排水、水利、农田灌溉等管道工程。

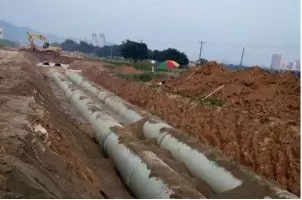

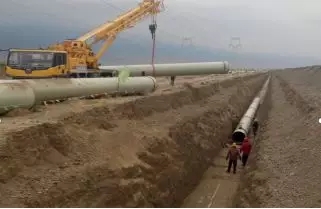

连续缠绕玻璃钢管典型应用案例


1、新疆某兵团水利工程

采用连续缠绕玻璃纤维钢管4km,DN2400,PN1.6MPa,SN10000,从开工到通水38天完成,至今运行正常。充分体现了连续缠绕玻璃钢管作为大口径输水管安装速度快、接口可靠的特点。

2、新疆库尔勒市城市供水二期扩建工程

采用连续缠绕玻璃钢管15km,DN1600,PN0.6MPa,SN7500,管线已通水至今运行正常。充分体现了连续缠绕玻璃钢管作为城市供水的可靠性。

3、新疆某工业园区排污工程

采用连续缠绕玻璃钢管道3km,DN1000,PN0.4 MPa,SN10000,管道最大埋深9m,从开工到通水1个月完成,至今运行正常。充分体现了连续缠绕玻璃钢管刚度高,在深埋排水管上的优势和可靠性。




4、国家重点项目-中化泉州石化项目供水工程

采用连续缠绕玻璃钢管27km, DN1200、PN0.8、SN5000,至今运行正常。能作为大型石化项目的供水主管充分说明了连续缠绕玻璃钢管的可靠性。

5、泉州市台商投资区尾水排海工程

采用连续缠绕玻璃钢管9km,DN1100、PN1.0、SN10000,到今运行正常。充分说明连续缠绕玻璃钢管在软基地质工况使用的可靠性。




6、泉州市江北原水管道工程

采用连续缠绕玻璃钢管7km,DN1600、PN0.6、SN10000,到今运行正常。充分说明连续缠绕玻璃钢管作原水输送管的可靠性。




连续缠绕玻璃钢管的标记

1、JC/T 2538—2019发布后,连续缠绕玻璃钢管道标记为:

CWFP-公称直径-压力等级-环刚度等级-环刚度等级对应挠曲水平BJC/T 2538—2019

2、和GB/T 21238—2016相比,JC/T 2538—2019标准中对于连续缠绕玻璃钢管标记增加了挠曲水平B的要求,对管道挠曲性指标要求更高了。



示例:采用连续缠绕工艺生产、公称直径为1200 mm、压力等级为0.6 MPa、环刚度等级为5000 N/m2,挠曲水平B的径向变形率为24%,按JC/T 2538—2019生产的 CWFP 管标记为:CWFP-1200-0.6-5000-24 JC/T 2538-2019。



注意:玻璃钢管设计和采购时必须标记生产工艺和标准号!


本文由JC/T 2538-2019《玻璃纤维增强塑料连续缠绕夹砂管》参编单位:振石永昌复合材料有限公司  高雁  供稿
